TPE注塑成型工艺是所有塑料注塑加工厂必备技术，高品质的TPE 原料配合优秀的注塑工艺得到完美的TPE 制品。那么我们在注塑前及注塑过程中应该注意哪些问题。

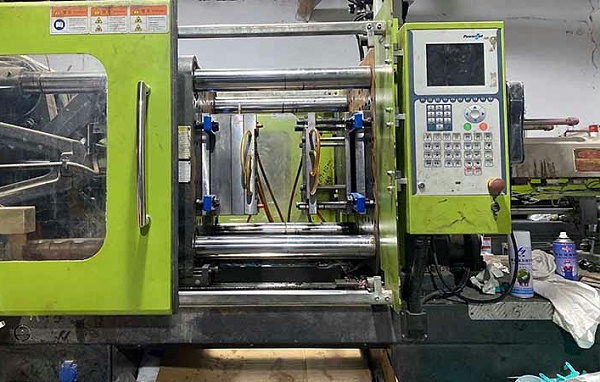

TPE注塑成型前工作

1、首先是将TPE原 料的烘料，对于二次注塑包胶 的工艺，在注塑加工前，建议将料做预先烘烤，烘料时间 1~2小时，烘料温度 设定在60~80摄氏度 ，烘料 后再进行二次注塑成型可以提高包胶粘结效果，并且 TPE 材质 制品外观更为均匀亮泽。

2、对注塑机料筒进行清洗 ，SBS基材的TPR， 推荐用 PS料清洗料筒。SEBS 基材 TPE ，硬度较高的，推荐用PP料清洗，硬度较低的，推荐用 HDPE 或EVA料清洗料筒。

3、注塑温度设置的准确程度可以提高产品的美观度和使用性能。在注塑设定温度的时候，进料的地方温度不宜过高，可以防止进料的地方出现堵塞，夹带的空气逸出的情况。主要是料筒在 160℃到210℃，喷嘴在 180℃ 到230℃。

4、模具的温度要比注塑区的冷凝温度高一些，这样可以防止一些水分污染到模具，导致在TPE 制品表面出现各种条纹的情况。TPE 材料注塑成型模具温度 通常设定 在30度到 40 度 。

TPE二次注塑包胶利用 tpe材料特有的柔软舒适特性，把TPE通过注塑粘合在一种硬塑胶表面上，通常在一些工具手柄上，运动器材 。提高包胶制品的手感，握持感，缓冲击性以及止滑性等等。TPE 可以和 PP,PS,PC,PA,ABS等硬塑料实现包胶工艺。

TPE包胶注塑制品想要获得更好 的效果，与tpe包胶配方、二次注塑工艺两者都密不可分 ，注塑加工厂在二次注塑成型方面，应注意以下几点事项：

1、尽可能高的注射压力

2、高混合温度，高注射速度

3、热塑性弹性体段的模温应在20℃-60℃

4、避免过高的持有压力，避免起皱/收缩

如果您对TPE包胶材料或者TPE注塑成型工艺都想获得更多信息， 请赶紧联系义乌TPE 知名厂家国丰橡塑 ， 我们 免费提供热塑性弹性体TPETPR 材料解决方案、生产加工技术咨询、 行业动态及市场报价 等服务。
